点光源LEDチップ
LIGHT EMITTING CHIP鉛フリーRoHS 指令標準

●点光源LEDチップ

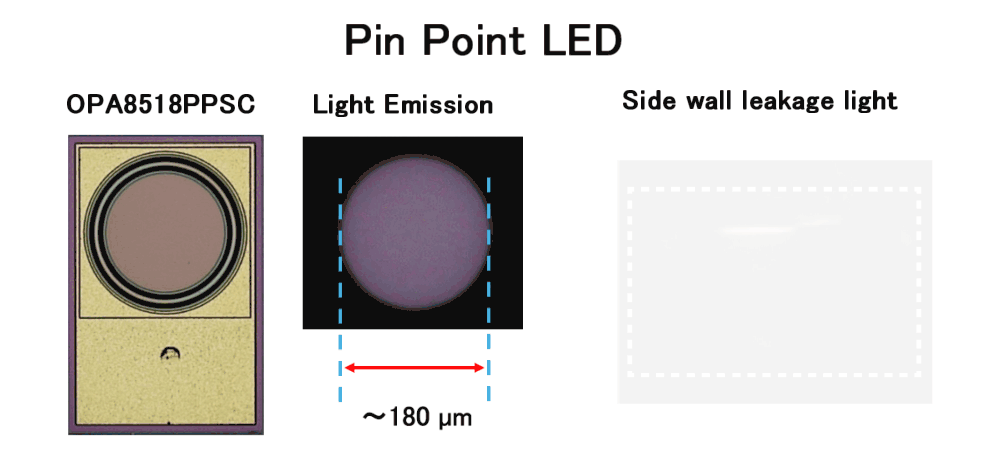

点光源LEDとは、通常のLEDとは異なり、点状の発光部を持つLEDです。一般的に、光学式エンコーダのスケールを検知するなど、精密な測定を行うセンサーの光源には、発光部の径が小さい方が有利です。例えば、面発光LEDから発したビーム径に比べ、スケールなどの対象物の大きさが大きい場合、光の回折により対象物に生じる影がぼやけて、検知精度が低下することがあります。これに対して、発光部径が小さい点光源LEDではビーム径を小さくすることができるため、対象物により生じる影をシャープにすることができます。そのため、光学式エンコーダのスケールを検知するなど、精密な測定を行うセンサーの光源には点光源LEDが有利となります。コーデンシでは、赤色(650nm)、赤外線(820nm、850nm)、側面洩光対策を施した点光源チップを開発・生産しています。

条件で絞り込む

発光径 Φ

μm ~

μm

順電流

mA ~

mA

順電圧 (Typ.)

V ~

V

光出力 (Typ.)

mW ~

mW

ピーク波長 (Typ.)

nm ~

nm

絞り込み検索

品番 データシート 特長 量産状態
〇:量産中
△:要問合せ
発光径 順電流 動作温度 保存温度 順電圧 光出力 ピーク波長 側面漏れ光軽減
Φ
測定条件(IF(mA)=20) 測定条件(IF(mA)=20) 測定条件(IF(mA)=20)
Typ. Typ. Typ.

OPA6515PPS
pdfはこちら product_feature赤色
点光源LEDチップ
production_status Φemission_diameter150 μm forward_current70 mA topr_min-30 ~ +topr_max85 ℃ tstg_min-40 ~ +tstg_max100 ℃ forward_voltage1.9 V optical_output1.2 mW peak_wavelength650 nm side_leakage_light_reduction-

OPA6525PPS
pdfはこちら product_feature赤色
点光源LEDチップ
production_status Φemission_diameter250 μm forward_current100 mA topr_min-30 ~ +topr_max85 ℃ tstg_min-40 ~ +tstg_max100 ℃ forward_voltage1.9 V optical_output1.5 mW peak_wavelength650 nm side_leakage_light_reduction-

OPA8205PPS
pdfはこちら product_feature赤外
点光源LEDチップ
production_status Φemission_diameter50 μm forward_current50 mA topr_min-20 ~ +topr_max85 ℃ tstg_min-40 ~ +tstg_max100 ℃ forward_voltage1.6 V optical_output0.6 mW peak_wavelength820 nm side_leakage_light_reduction-

OPA8510PPS
pdfはこちら product_feature赤外
点光源LEDチップ
production_status Φemission_diameter100 μm forward_current100 mA topr_min-30 ~ +topr_max125 ℃ tstg_min-40 ~ +tstg_max125 ℃ forward_voltage1.5 V optical_output1.1 mW peak_wavelength850 nm side_leakage_light_reduction-

OPA8508PPSA
pdfはこちら product_feature赤外
点光源LEDチップ
production_status Φemission_diameter80 μm forward_current80 mA topr_min-20 ~ +topr_max85 ℃ tstg_min-40 ~ +tstg_max100 ℃ forward_voltage1.7 V optical_output1.1 mW peak_wavelength850 nm side_leakage_light_reduction-

OPA8518PPSA
pdfはこちら product_feature赤外
点光源LEDチップ

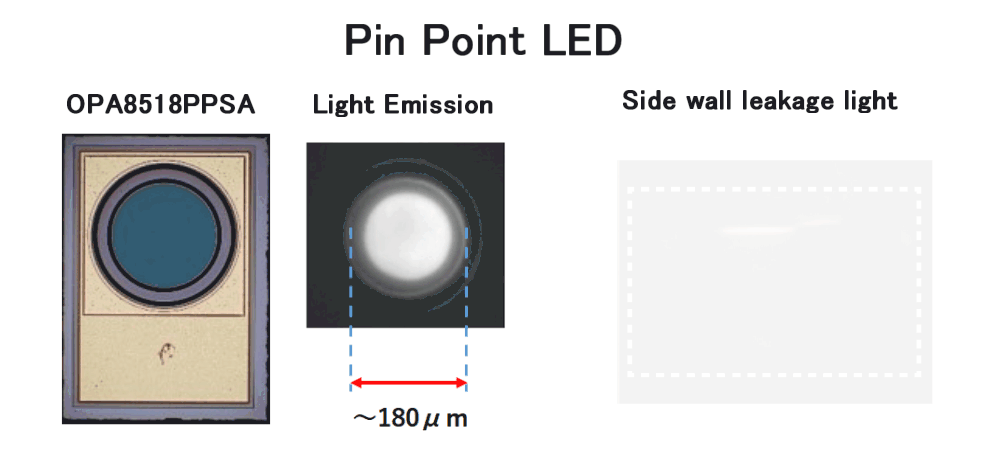

側面洩光対策品
production_status Φemission_diameter180 μm forward_current100 mA topr_min-30 ~ +topr_max125 ℃ tstg_min-40 ~ +tstg_max125 ℃ forward_voltage1.5 V optical_output1.3 mW peak_wavelength850 nm side_leakage_light_reduction

OPA8518PPSB
pdfはこちら product_feature赤外
点光源LEDチップ
production_status Φemission_diameter180 μm forward_current100 mA topr_min-30 ~ +topr_max125 ℃ tstg_min-40 ~ +tstg_max125 ℃ forward_voltage1.5 V optical_output1.3 mW peak_wavelength850 nm side_leakage_light_reduction-
