変位センサ
DISPLACEMENT SENSOR鉛フリーRoHS 指令標準
●変位センサ

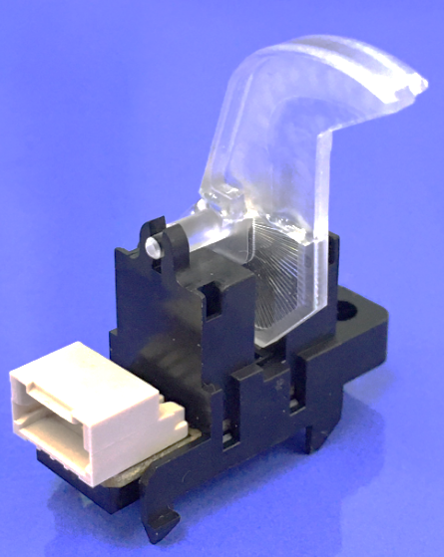

変位センサは、印刷機器、ATM、制御機器などで使用され、搬送物の厚み検知および微小な変位を検知する光センサです。センサに付属する接触式レバーを対象物にあて、厚みの変化により生じるレバーの動きをエンコーダを用いて検知し、変位量に換算して出力します。
●特長
・接触式のためバラツキが少なく、高いリニアリティの出力を行います。
・相対的な変位を検出するため、取り付け誤差が生じにくいです。
・変位分解能：最小2μm～
条件で絞り込む
| 品番 | データシート | 特長 |
量産状態 〇：量産中 △：要問合せ |
分解能 | 検出範囲 | 電源電圧 |
|---|---|---|---|---|---|---|
| Vcc | ||||||
| Typ | ||||||
|
|
- | インクリメンタルデジタル出力(2ch） | △ | 2 μm | 1.5 mm | 3.2 ～ 3.4 V |
|
|
|
インクリメンタルデジタル出力(2ch） | 〇 | 5 μm | 3.4 mm | 3.2 ～ 3.4 V |
|
|
- | インクリメンタルデジタル出力(2ch） | △ | 10 μm | 12 mm | 3.2 ～ 3.4 V |
|
|
- | インクリメンタルデジタル出力(2ch） | △ | 16 μm | 1.5 mm | 3.2 ～ 3.4 V |
|
|
- | インクリメンタルデジタル出力(2ch） | △ | 40 μm | 3.4 mm | 3.2 ～ 3.4 V |
|
|
- | インクリメンタルデジタル出力(2ch） | △ | 80 μm | 12 mm | 3.2 ～ 3.4 V |
