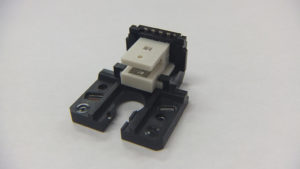

小型モータ制御用エンコーダモジュールを開発
この度、コーデンシ株式会社は弊社エンコーダと小型DCモータとを基板にアッセンブリする事無く接続できるターミナル一体型エンコーダモジュールKEM-101シリーズを開発いたしました。
ターミナルを一体成型する事により、コネクタ機能を内蔵するだけでは無く、モータへの組立も圧入するだけでアッセンブリが可能であり、部品点数削減、組立工数削減を可能にしています。
小型モータの回転制御にご使用ください。
<追加：2016/06/10>
6/10発行の日刊工業新聞12面で当商品の新製品ニュースが掲載されました。
6/27発行の電波新聞3面で当商品の新製品ニュースが掲載されました。
■特長
1)基板レス、半田レス
モータ端子及びエンコーダ端子の接続部分をターミナル一体成型にする事で
基板レスを実現し、材料コストの削減を実現しました。
2)ダストレス
基板を使用しない為、基板屑の発生が無く機器のロバスト性向上を実現しました。
3)部品点数削減
ターミナルを一体成型する事により、従来の基板とコネクタ機能を一体化する事で
部品点数の削減を実現しました。
4)組立工数削減
基板への半田実装工程が不要となり、モータ各端子への半田付けも不要となり
組立工程の削減を実現しました。
■用途
小型モータ回転制御
OA機器、ロボット
■仕様
エンコーダの分解能に合わせて、豊富なバリエーションを準備しています。
| 品番 | 分解能(LPI) | パルス数(cpr) | ||||||||||||
| KEM-101-N45 | 45 | 60 | ||||||||||||
| KEM-101-N０９ | 90 | 120 | ||||||||||||
| KEM-101-N15 | 150 | 200 | ||||||||||||
| KEM-101-N18 | 180 | 240 | ||||||||||||
| KEM-101-N30 | 300 | 400 |
KEM-101シリーズ
20160225_KEM-101Series_DataSheet.pdf
